Probador de tiras LED (LED TV Bachlight tester)

Como hacer un probador casero para tiras LED ( LED TV Bachlight tester ) 1

Como hacer un probador casero para tiras LED ( LED TV Bachlight tester ) 3

Como hacer un probador casero para tiras LED ( LED TV Bachlight tester ) 2

Topologia de fuentes DC

Tipo y Topologia de Fuentes Conmutadas DC

El convertidor Buck

El convertidor Buck esun convertidor de potencia DC/DC sin aislamiento galvanico, que obtiene a su salida un voltaje continuo menor que a su entrada, el diseño es similar a un convertidor elevador o Boost, tambien es una fuente conmutada con dos dispositivos semiconductores (transistor y Diodo), un inductor y opcionalmente un condensador a la salida.

Convertidor Boost

Convertidor Boost o Elevador es un convertidor DC a DC que obtiene a su salida una tension continua mayor que a su entrada, es un tipo de fuente de alimentacion conmutada que contiene al menos dos interruptores semiconductores (Diodo y Transistor), y al menos un elemento para almacenar energia (condensador, bobina o combinacion de ambos).

Dimer para 220/110

Como hacer un dimer para 110/220 VAC

Nota:

En lugar del DIAC puede usarse un foquito neon.

Temporizador con transistor y Reley

Materiales:

Un potensiometro 10k

Condensador electrolitico 33uf/35V o 100uf/35V

Un transistor NPN 2N2222 o cualquier NPN

Un reley 5VDC o １２VDC

Un pulsador normal mente avierto

Nota:

Si ponen una fuente de 5VDC el relay tiene que ser 5VDC y 12VDC el relay es igual １２VDC.

Temporizador con NE555 y rely

Protector contra sobre tenciones

Protector contra sobre tensiones con reley

Materiales:

1 resistencia de 470ohm 1watt

1 resistencia de 38kohm 1watt

1 zener igual a la tencion de la bobina del reley

1 reley de 5v o 12v ??etc.

1 transistor 2n2222 o cualquiera que soporte la corriente del reley

1 diodo 1N4007 (no es 4107 es un error). Se puede usar cualquier Diodo rectificador para proteger al circuito de voltaje inverso que produce la bobina del reley.

Diagrama

Control de tiras LED de un metro con digispark

Digispark como controlador de tiras LED

Mareriales:

Un digispark, una tira LED de un metro codigo WS2812B y el codigo.

link: https://www.mediafire.com/folder/qa8ki29xc2686/iotfun-master

Driver: http://www.mediafire.com/file/79z24d4aial86nq/InstallDriver.exe

Dentro de preferencia de arduino copiar la siguiente ruta para poder descargar el
controlador de  Digispark, en Gestorde URLs Adicionales de Tarjetas:
http://digistump.com/package_digistump_index.json

Regulador PWM con ATTiny85 y potenciometro

Regulador PWM con ATTiny85

El codigo:

http://www.mediafire.com/file/7krwig2js7l17k0/regulador_de_potenc.hex

Contro PWM con PIC16F628A con boton

Regulador PWM echo con PIC16F628 regulacion con boton

El codigo aqui:

http://www.mediafire.com/file/vn5mc8gwc1ysmpg/ejemplo_PWM_con_boton.hex

Recuperador de fusibles o fuse de los Atmel , restaurador de los micros controladores.

Restaurador de los micro controladores de la familia ATMEL

Los modelos que se puede restaurar

Con el junper J1 puesto restaura sin borrar los datos del micro controlador , sin el J1 puesto borra todos los datos y los restaura con los valores de fabricante.

Si desean comprarlo les dejo el enlase:

http://www.ebay.com/itm/ATMEL-AVR-ATMEGA-ATTINY-Fuse-Repair-Programmer-Fuse-Doctor-/222337203152?hash=item33c4547bd0:g:i10AAOSwzgBY1WLv

Socket #1 ATmega16 ATmega16L ATmega32 ATmega32L ATmega161 ATmega161L ATmega164 ATmega164A ATmega164P ATmega164V ATmega164PV ATmega164PA ATmega324 ATmega324A ATmega324P ATmega324PA ATmega324V ATmega644 ATmega644A ATmega644P ATmega644V ATmega644PA ATmega644PV ATmega8535 ATmega8535L ATmega1284 ATmega1284P

Socket #2 ATtiny2313 ATtiny2313A ATtiny2313V ATtiny4313 The following devices are supported, however they must be wired to any socket. ATtiny43U**** ATtiny87**** ATtiny88**** ATtiny167****

Socket #3 ATmega8515 ATmega8515L Atmega128**** ATmega162 ATmega162V

Socket #4 ATmega8 ATmega8A ATmega8L ATmega48 ATmega48A ATmega48V ATmega48P ATmega48PA ATmega48PV ATmega88 ATmega88A ATmega88P ATmega88PA ATmega88V ATmega88PV ATmega164 ATmega164A ATmega164P ATmega164PA ATmega168 ATmega168A ATmega168V ATmega168P ATmega168PA ATmega168PV ATmega328P ATmega328PV

Socket #5ATtiny26 ATtiny26L ATtiny261 ATtiny261A ATtiny261V ATtiny461 ATtiny461A ATtiny461V ATtiny861 ATtiny861A ATtiny861V

Los modelos que se puede restaurar.

Con el junper J1 puesto restaura sin borrar los datos del micro controlador , sin el J1 puesto borra todos los datos y los restaura con los valores de fabricante.

Si desean comprarlo les dejo el enlase de donde lo compre¨

http://www.ebay.com/itm/ATTINY-Fuse-Repair-Programmer-Fuse-Doctor/222408487177?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D2%26asc%3D40130%26meid%3D3c003a7a1c4f431fa442636174864012%26pid%3D100005%26rk%3D3%26rkt%3D6%26sd%3D222337203152

Socket #1  ATtiny12 ATtiny12V ATtiny12L ATtiny13 ATtiny13A ATtiny13V ATtiny25 ATtiny25V ATtiny45 ATtiny45V ATtiny85 ATtiny85V

Socket #2 ATtiny24 ATtiny24A ATtiny24V ATtiny44 ATtiny44A ATtiny44V ATtiny84 ATtiny84A ATtiny84V The following devices are supported, however they must be directly to socket #2. **** ATtiny441 **** ATtiny841

Circuito de luces del auto fantástico

Circuito de luces del auto fantástico

Programadores para grabar PIC o IC de la linea Migrochip

-Tememos el PICKIT2 y El PICKIT3 que se usan por igual.

- Los archivos tienen que ser con extencion HEX para grabar los micro controladores .

-Se puede programar en C++ , Flowcode, Piton o QT; encualquiera de esos y copilarlo en HEX .

Codigo del Autofantastico:

https://www.mediafire.com/folder/j48c0aqavm7d8/autofantastico

Segundo codigo:

https://www.mediafire.com/folder/s9bo9fon1ff0a/autofantastico_dos

Como Hacer un cubo LED RGB Automatico

CUBO LED RGB CAMBIO AUTOMATICO

Los materiales simple mente son:

-LED de cambio automatico rapido o tambien llamados LED Camaleon.

-un regulador L7805.

-una resistencia de 2watt o de 3watt su valor 52 oHm.

Diagrama

Se unen todos los negativos , asiendolo uno solo, los positivos de igual manera como lo muestra el diagrama y eso es todo , no hay nada de programacion en este proyecto es muy facil.

Como hacer cable o sonda para fuente DC para moviles o celulares.

Como hacer cable o sonda para fuente DC para moviles o celulares.

Materiales:

2resistencias de 20Kohm

1resistencia de 10Kohm.

Fusible electronico o procteccion de corto sircuito DC

Echo con dos transistores.

5resistencias de 1k 1/2 watt

1 resistencia de 680 ohn 1/2 watt

1transistor PNP 2N2907

1transistor NPN tip 31C

2 Diodos LED
Noto: Para aumentar el amperaje o disminuir, solo cambiar el trancistor tip31c con otro transistor que soporte el amperaje requerido por el usuario.

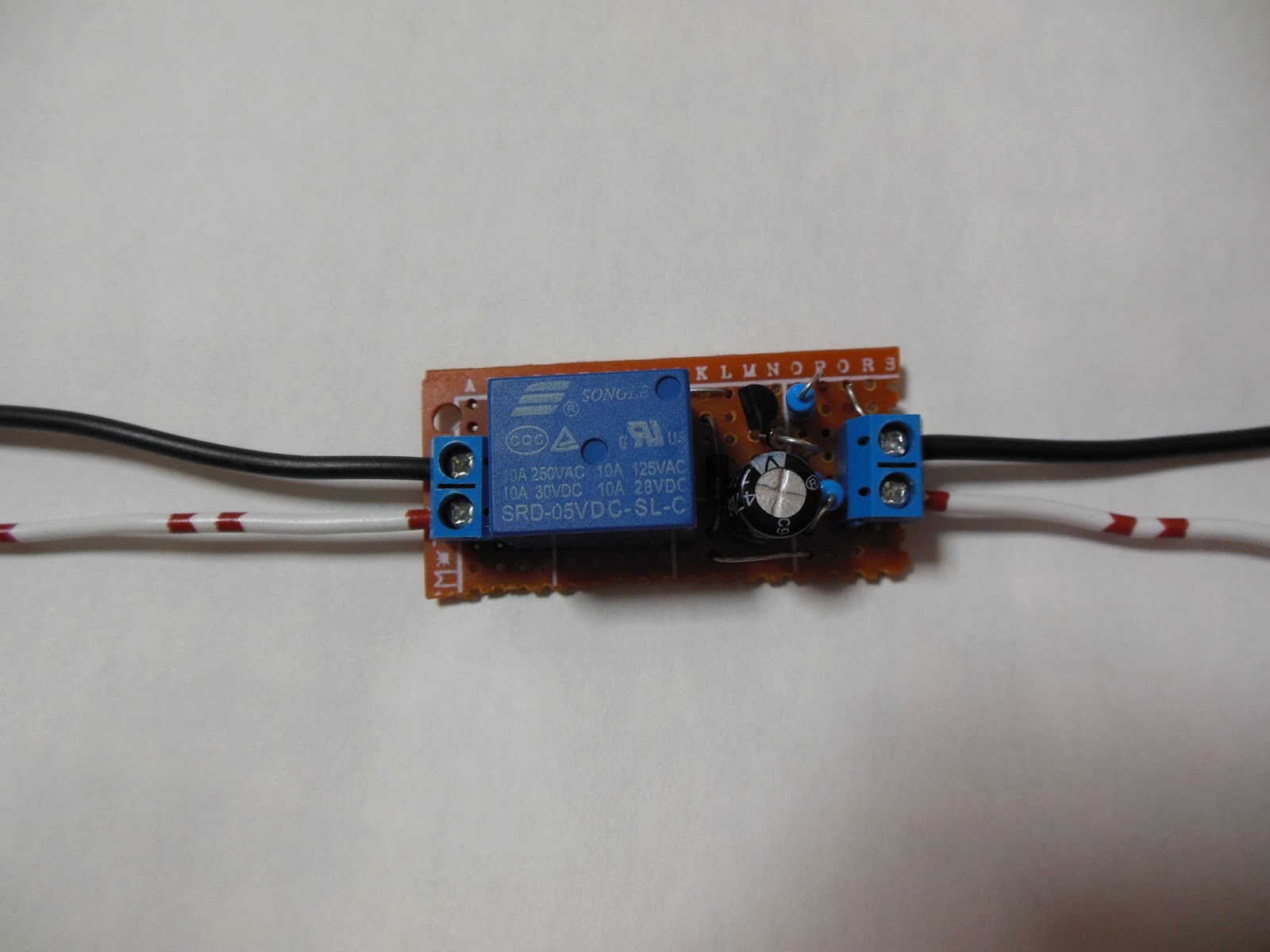

Fusible electronico con relay

Nota: El relay es el que determina el voltaje de manejo por ejempro :

Si coloco uno de 5 voltios, solo eso podre manejar , si quisiera manejar uno de 12VDC pues colocare uno de 12VDC y asi suseciva mente.
