Fuente DC 1.25~36V 3Am

Cómo hacer una fuente DC 1.2~36V 3Am com módulo Step up Down

Modulo utilizado Step Down , Step Up. XL6009E1.
Luego desuelden el potenciometro y camnbien pero del mismo valor.

Potenciometro de B10K , tiene que ser igual al que trae el dodulo.
Variación lineal. La resistencia es directamente proporcional al ángulo de giro. Denominados con una letra B según la normativa actual .

Variación Logarítmica. La resistencia depende logarítmicamente del ángulo de giro. Denominados con una letra A según normativa actual .

Variación Antilogarítmica. La resistencia es directamente proporcional a 10 con potencia el ángulo girado. Generalmente denominados con una letra F.

Coneccion del voltimetro

Vista del potenciometro

Coneccion del potenciometro de B10K

Vista de los Diodos de proteccion

Coneccion de salida y entrada de la fuente.

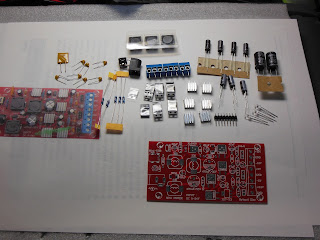

Fuente simetrica DC XL6008

Módulo Mini Power simetrica XL6008

Megóhmetro (medidor de aislamiento)

Megóhmetro
El término Megóhmetro hace referencia a un instrumento para la medida del aislamiento eléctronico en alta tensión. El nombre de este instrumento, Megóhmetro , deriva de que la medida de aislamiento de cables, transformadores, aislados, etc se expresa en megohmios. Es por tanto incorrecto el utilizar el término "Megger" como verbo en expresiones tales como: se debe realizar el megado del cable y otras similares.

En realidad estos aparatos son un tipo especial de óhmetro en el que la batería de baja tensión, de la que normalmente están dotados estos se sustituye por un generador de alta tensión, de forma que la medida de la resistencia se efectúa con voltaje muy elevados. El Megger consta de dos partes principales , un generador de corriente continúa de tipo magneto eléctrico, movido generalmente a mano (manivela) que suministra la corriente para llevar a cabo la medición y el mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca. Son dos imanes permanentes rectos, colocados paralelamente entre sí. El inducido del generador, junto con sus piezas polares de hierro, esta montado entre dos de los polos de los imanes paralelos, y las piezas polares y el núcleo móvil del instrumento se sitúan entre los otros dos polos de los imanes. El inductor del generador se acciona a mano, regularmente, aumentándose su velocidad por medio de engranajes.

Para los ensayos de resistencia de aislamiento, la tensión que más se usa es la de 500 voltios, pero con el fin de poder practicar ensayos simultáneos a alta tensión, pueden utilizarse tensiones hasta 2500 voltios , esto de acuerdo al voltaje de operación de la máquina bajo prueba.

Uni-t ut 501 A

Uni-t ut 502 A

Fuente capacitivas

Fuente capacitiva con el Tl431

Entrada es de 110~220 VAC a DC

El condensador de entrada cuando mallor su capacidad , mallor en miliamperios eso determinará dependiendo lo que queramos conectar , ejemplo , si fuera un diodo LED de 3v y 300mA con un condensador de 2.2 uf sería adecuado para una lámpara de mesa , con el condensador como está en el circuito solo nos da 150mA ; las resistencia que ban como divisor resistivo en la pata uno que es la referencia si varían una de ellas por una resistencia variable de 50 K ohnmios , pueden incrementar el voltaje , así como está el circuito sin modificar solo nos entregará 5VDC

Probador de fuentes ATX fuentes de PC

POWER SUPPLY TESTER

Easy to read power voltage

Segundo modelo

Frecuencia RF Detector cimómetro Medidor Contador escáner 250-450MHZ teledirigido

Frecuencia RF Detector cimómetro Medidor Contador escáner 250-450MHZ teledirigido


Caracteristicas :
Es un probador de la frecuencia de control remoto, que puede poner a prueba la frecuencia de control remoto con exactitud y mostrar de manera clara. Se le hace fácil de ajustar la frecuencia exacta que desea cuando usted está confecting el mando a distancia.
Voltaje de funcionamiento: DC 7,5-10 V (batería consejo: 6F22)
cobertura de la prueba: 250-450MHZ

Corriente de trabajo: 51mA
Corriente de espera: 40 mA
distancia de prueba: 10 cm
Método de prueba:
Siempre y cuando se acerque el control remoto para el probador no superior a 10 cm, se puede probar el mando a distancia con exactitud.
Rango de aplicación:
controlador de la puerta eléctrica, puerta automática de control del controlador, etc. .remote alarma, cerradura eléctrica, puerta de garaje
control remoto, protector de la entrada, y así sucesivamente.

Paquete incluido :
100% nuevo de alta calidad
PC 1 del contador de frecuencias

PC 1 Cable de alimentación (no incluye la batería, la prohibición de correo aéreo él).

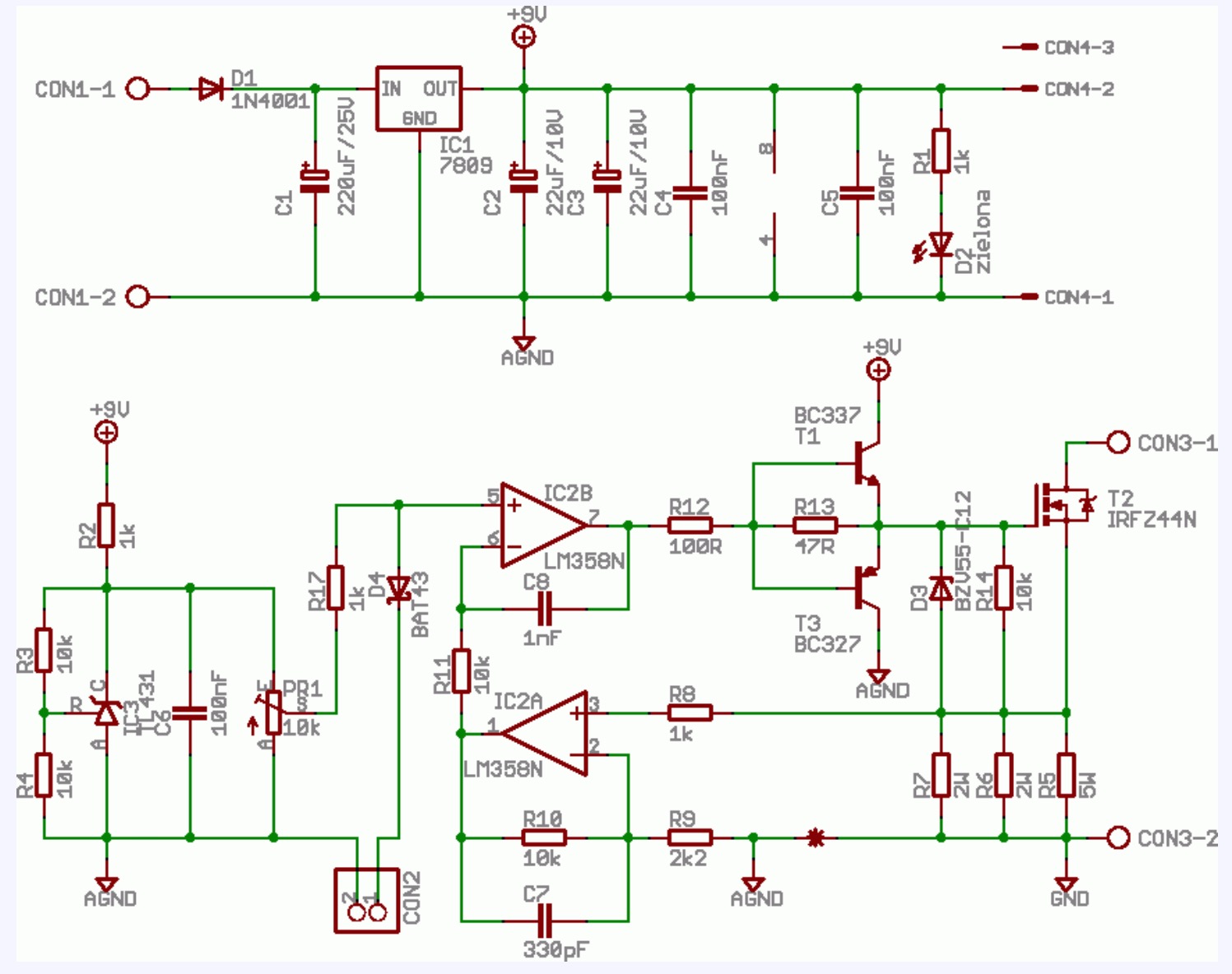

Nueva carga electronica 50 Watt

Carga electronica ( Electronic load) de 50 watt , 0~50V, 0~6~8Amp
Él mosfet IRFZ44N soporta 55V, 49A, 50watt temperatura asta 175 grados centígrados R7,R6,R5 son de 1.2ohm.

Cómo hacer fuente regulable DC con Lm317, TL431 y BD139 o TIP31C

Fuente regulable DC corriente constante.

Él trancistor dependerá de la corriente o amperaje que quieras suministrar, cualquier transistor NPN pueden utilizar , el TL431 los pines son 1:referencia 2:Ánodo 3:katodo.

Cómo hacer busca polo AC

Busca polo o buscador de fase y neutro .

Busca polo AC

Modelos de carga USB Electronic load.

Todas estas cargas electrónicas se pueden sumar su carga uniéndolos en paralelo, la primera y la segunda solo tiene un potenciometro de regulación , el tercero y cuarto tiene dos ajustes el ajuste fino y el ajuste grueso, el cuarto modelo es el más completo que trae 6 entradas diferentes para poder probar las fuentes DC. Lo pueden encontrar en las tiendas como eBay y Amazon.

Diferencia de Panel Solar y Panel Fotovoltaicos.

Panel Solar

Un panel solar o modulo solar es un dispositivo que capta la energia de la radiacion solar para su aprovechamiento. El termino comprende a los colectores solares, utilizados usualmente para producir agua caliente domestica mediante energia solar termica.

Panel Fotovoltaico

Los paneles o modulos fotovoltaicos ; llamados comunmente paneles solares, esta denominacion abarca ademas otros dispositivos, estan formados por un conjunto de celulas fotovoltaicas que producen electricidad a partir de la luz que incide sobre ellos mediante el efecto fotoelectrico..

Suelemento principa; es el silicion.

Como hacer Cargador de baterías Lithium

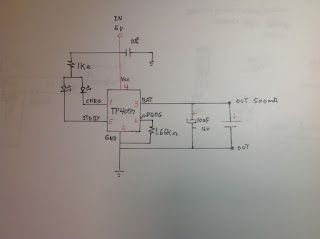

Cargador de batería con el TP 4057 (576A)
Cargador de batería para Li Lithium, lipo,  life, Li-ion. Con el TP4057.

Cómo hacer un ladrón de Julios.

Ladron de julios.

Fuente DC DC LM 2576t

Tres fuentes en una , regulable, en el vídeo uso LM2596s, pero el diagrama es algo parecido a este sircuito.



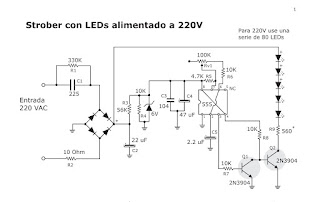

2-Como hacer un cortador de luz con LEDs.

Con este circuito puedes controlar Diodos LED de más potencia y conectar a la rec eléctrica AC sin ningún problema tanto 220 AC como 110 AC. Colocar ciempiés dicipador para diodos de más de 3watt. Ojo condensador C1 de 400 voltios y la recistencia en paralelo de 2~5watt como mínimo si es de más mejor, el puente diodo cada uno de 3 Amperios.

Tabla de ESR (Resistencia serie equivalente) para multi componente tester.

Frecuencia de trabajo es de 100kHz y no el dicho en el vídeo de 10kHZ.

M4070 AutoRanging LCR Meter

Este medidor solo mide recistencia, inductancia, capacidad de condensadores.

Multimetro Uní-T ut603

Este multimetro es uno buena herramienta de trabajo , no mide voltage , solo mide resistencia , inductancia , capacidad de condensadores .

ESPECIFICACIONES

Resistencia 200W / 2 kW / 20 kW / 200 kW / 2MW / 20MW (0,8% + 1)
de la capacitancia 2nF / 20nF / 200 nF / 2μF / 20 F / 200μF / 600mF (1,0% + 5)
Inductancia 2mH / 20mH / 200mH / 2H / 20H /200H
( 2% + 8) Funciones especiales Diodo Continuidad Zumbador Transistor Display Batería Baja Max. Pantalla 1999

CARACTERÍSTICAS GENERALES
Energía batería 9V (6F22)
LCD Tamaño 61 x 32 mm
Producto Color Gris Holster-Rojo
Peso neto del producto 312g
Tamaño del producto 172 x 83 x 38 mm
