Capacidad Batería Tester / 1856 Litio , Analizador de la Resistencia Interna. Battery Capacity tester meter / 18650 Lithium / internal resistance Analyzer.



Modos de medición integrados están disponibles en tres capacidades:

1. El modo por lotes de dos líneas - cortó la corriente de descarga, detección de voltaje de la batería para evitar el impacto instantáneo pérdida de línea en este modo para la carga de prueba al instante cortar (unos pocos milisegundos) voltaje terminal en lugar de la tensión de carga.

2. Dos hilos modo continuo - se utiliza principalmente como una fuente de prueba de carga electrónica en este modo para el voltaje terminal de carga de prueba.

3. modo de prueba de cuatro hilos profesional - requiere que el comprador para comprar accesorios especiales pueden probar con precisión el rendimiento de la batería en este modo para las pruebas BV tensión diferencial terminal.

La versión actual tiene una organización independiente RES-V (batería resistencia interna - prueba de tensión) la función! (Esta función es útil para probar la resistencia interna de la batería más de 20m convencional 惟, Batería de alimentación baja resistencia inapropiada)

Múltiples detalles de protección del producto incluyen: batería inversa, superpotencia, ultra-voltaje, anomalías de tensión de alimentación.

La integración de la energía de cálculo avanzado, sin la ayuda de un ordenador se puede obtener directamente de la batería (Wh) y la tensión de meseta descarga de la batería (V)!

Cada corriente de prueba 0.1A 0.1-2.6A para un puesto de cualquier ajuste, liso alto costo actual de la disipación de calor programa MOS, con una zona separada MOS circuito de control de la corriente lineal para garantizar que todo el proceso es absolutamente exacto.

Voltaje de la batería Entrada de prueba hasta 8.50V, soporta 13 Baterías (energía móvil incluido) identificar automáticamente el más simple operación sólo tenga que pulsar un botón para iniciar automáticamente la prueba!

Con la avanzada del menú de configuración de funciones, usted puede transformar muchas extensiones aspectos!

Todos los parámetros se guardan automáticamente, el diseño de la función de memoria de apagado automático, corte de energía a medio camino miedo.

Parámetros técnicos:

Tensión de alimentación: DC12V (DC11-14V) (si necesita 5V versión micro USB, los pls me dicen.)

Corriente de trabajo: menos de 35mA

Máxima tensión de entrada de la batería: 8.5V

Descarga error máximo actual: 1% + 2 mA

El error de medición voltaje máximo: 1% -3D

Mediciones generales del error máximo: 0.1-0.2A 2,5%, 1,6% 0.3-0.5A, 0.6-1.0A 1,2%, 1.1A-2.6A 1%.

Tamaño del tablero (con exclusión de los pies de cobre): 97mm * 62mm * 38mm

Peso (pies de cobre): 47g

Nota: El soporte para la identificación automática del tipo de batería: batería de 1.2V Ni-MH Ni-Cd, pilas alcalinas de 1,5 V, batería de 1.6V recargable de níquel-zinc, batería de litio de 1,8 V (por ejemplo, L91), batería de plomo 2.0V , batería de 2.4V Níquel MH Ni-Cd, la batería de litio 3.0V, batería de litio fosfato de hierro 3.2V, batería NiMH 3.6V NiCad, 3.6-3.7V litio (polímero) de la batería, batería de 3.8V de litio de alta tensión (voltaje completo de 4.35V batería de litio), 4.0V plomo-ácido de la batería, energía móvil 5.0V (tesoro de carga), batería de plomo 6.0V, batería de 6.0V Ni-MH Ni-Cd, 6.4V grupo fosfato de litio-hierro doble, 7,2-7,4 V serie doble paquete de baterías de litio. Total de trece categorías (niveles de voltaje) Total 17 tipos de baterías.

Por favor, no use la adición prueba de modo de identificación automática de los anteriores tipos de baterías o fuente de alimentación externa, como no usar el cargador de batería y otra prueba de identificación automática! Para probar, desactive la función de identificación automática, utilice el modo manual!

Instrucciones de inicio rápido (por defecto de fábrica):

1. Inserte una batería completamente cargada a ensayar (carga Po) terminales positivo y negativo están conectados a la BAT + azul y BAT-, cable lo más corto y grueso! Probador de pasar a la corriente de descarga pantalla de arranque comprobador de tensión de funcionamiento de 12 V DC.

2. Pulse el botón "S-" o "S ++" botón para cambiar el actual entorno dentro del rango 0.1-2.6A, después de que la prensa actual del botón correspondiente SK para iniciar la prueba (como los códigos de falla Err * Por favor, consulte la parte posterior de contenido), Tester es capaz de seleccionar de forma inteligente el tipo de batería y desarrollar la tensión de terminación, después del comienzo de la prueba LED "RUN" se enciende, el valor de visualización digital será a partir de la capacidad Ah, energía Wh, rueda significativamente entre la tensión V y A. actual Cuando se ha completado la prueba, el valor digital se queda en Ah parpadeo rápido con alertas de sonido, la luz "RUN" se apaga.

3. Cuando termine, pantalla LED AH capacidad total, y siempre parpadeando, puede pulsar el botón "SK" permite al probador deje de parpadear alarma, también puede pulsar el botón para cambiar S- o S ++ comprobar la batería de capacidad Ah, Wh de energía y la meseta alta tensión V, cuando se pulsa el botón de nuevo "SK", el probador tiene previsto regresar al poder en el estado actual, puede repetir la operación hasta la próxima prueba de la sección de la batería.

Nota: Debe realizar una operación de tecla de estado de alarma cuando se haya completado la prueba, se borrarán los datos de copia de seguridad, si no la operación de tecla, el resultado siempre guardará la copia de seguridad, incluso si la energía se corta no está claro!

Err * Error code significado y enfoque:

Err1: tensión de la batería es demasiado alta, asegúrese de que el voltaje de la batería es menor que antes de la prueba de 8.5V.

Err2: tensión de la batería es demasiado baja (por debajo del valor de la tensión de terminación de conjunto), asegúrese de que el voltaje de la batería y restablecer, si la batería se invierte, y la medición de voltaje de modo de cuatro hilos no está conectado o invierte también aparecen Err2.

Err3: batería no es compatible con el establecimiento de la corriente de descarga o línea de resistencia también, utilizar una batería de pruebas de corriente más pequeña, y asegúrese de que la línea de la batería de gruesa suma, un buen contacto entre los electrodos.

Err4: tubo de alimentación está dañado, el problema se produce generalmente después de la alteración adversa, válvulas de potencia reemplazables, y otros modelos alternativos P75NF75.

Err5: Prueba excedido el límite de potencia, el Estado es sólo en función de límite de potencia está activada (LPon) pueden aparecer en las condiciones establecidas en nombre de la potencia de descarga sobre las medidas de protección de 12W, el probador con el fin de evitar el sobrecalentamiento y para tomar el calor! Los usuarios pueden transformar (aumento o instalar ventilador del radiador), y apague el poder para entrar en las restricciones de menú Función (LPoF), puede utilizar más de 12W de potencia por su cuenta.

Err6: Tensión de alimentación está fuera de rango cuando la tensión de alimentación es inferior a 11V o superior a 14V, el probador durante el encendido se mostrará el código de error, vuelva a colocar la tensión de alimentación es adecuada para su uso! !

Nota: Cuando se muestra Err1-Err5, pulse cualquier tecla para volver al estado inicial.

1 Capacidad xDC 12V Batería Tester / Duración de la batería / Resistencia Interna

Carga Electronica, Electronic load de 60 watt

Esta carga Electronica es de 10 amperios y 30 voltios DC .
Su rango de medición es:
1V~6V.           10 A.                  60 watt.
 7V.                 8.57 A.
 8V.                 7.50 A.
 9V.                 6.66 A.
10V.                6.00 A.
11V.                5.45 A.
12V.                5.00 A.
13V.                4.61 A.
14V.                4.28 A
15V.                4.00 A.
16V.                3.75 A.
17V.                3.52 A.
18V.                3.33 A.
19V.                3.15 A.
20V.                3.00 A.
21V.                2.85 A.
22V.                2.75 A.
23V.                2.60 A.
24V.                2.50 A.
25V.                2.40 A.



Electronic load , Carga electronica.



 Es de 60watt

Se puede usar cualquier mosf canal N

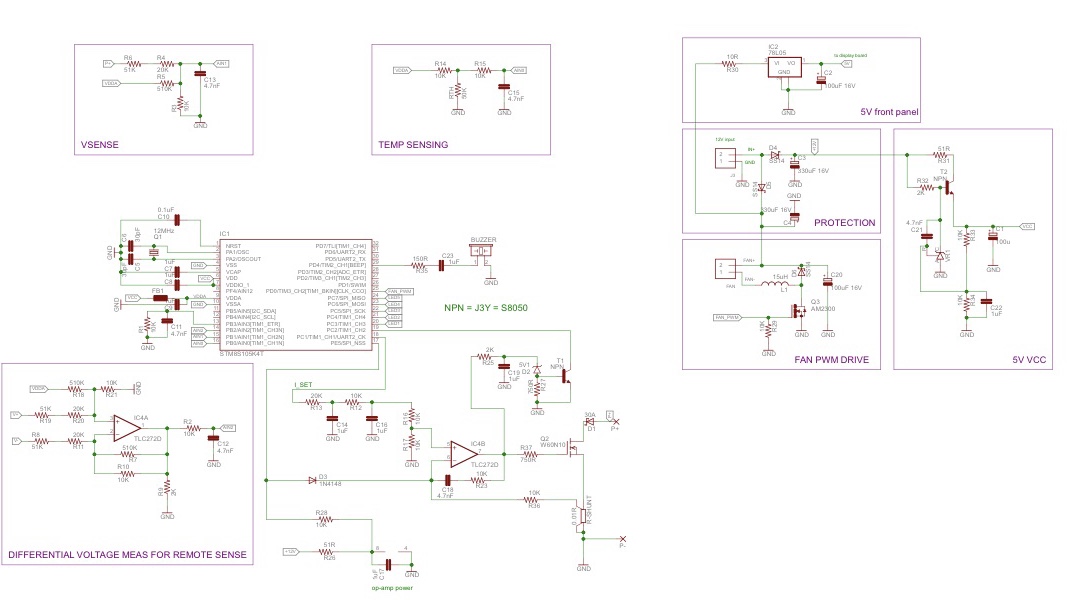

Una carga electronica de corriente constante, muy útil para las pruebas de tranformadores DC se alimenta con voltaje de 5 a 12 voltios   Con 12voltios asta 10 amperios y con 5 v de 3 a 4 amperios , solo el diagrama de abajo es con alimentación de 12 voltios y es asta 240 watt que puede medir.

Es de 240 watt

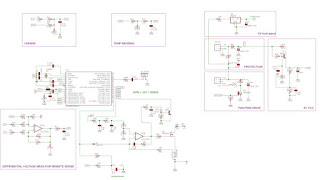

Ojo en este diagrama R5 y R7 es de 100 ohmnio , con eso llega a los 6 Amperios.

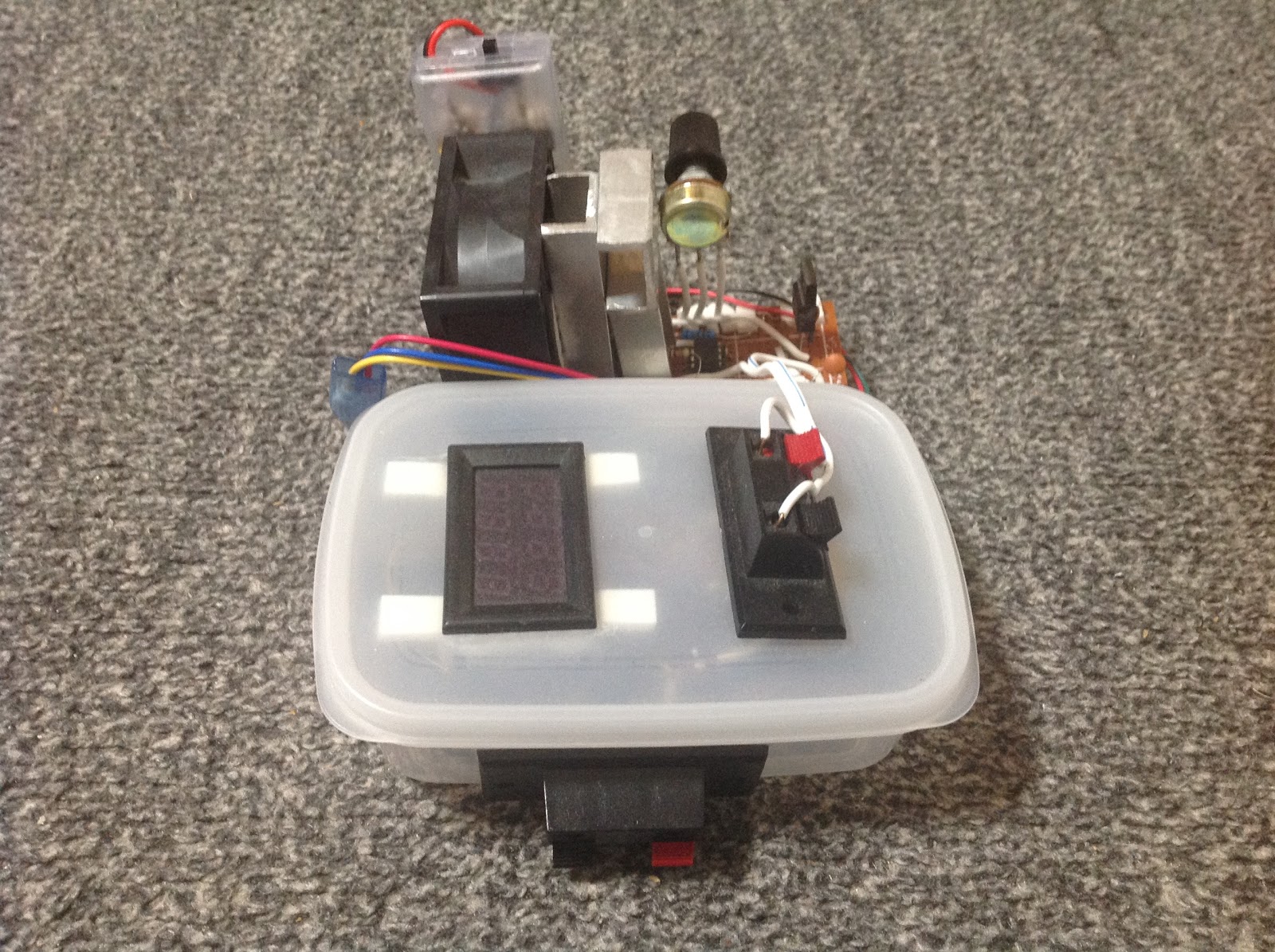

Esta carga electronica es de 60 watt

Coneccion del Puente H

Integrado L293 D (Puente H)

Una guia para conectar al modulo L298n y Para el modulo L293d

L293d

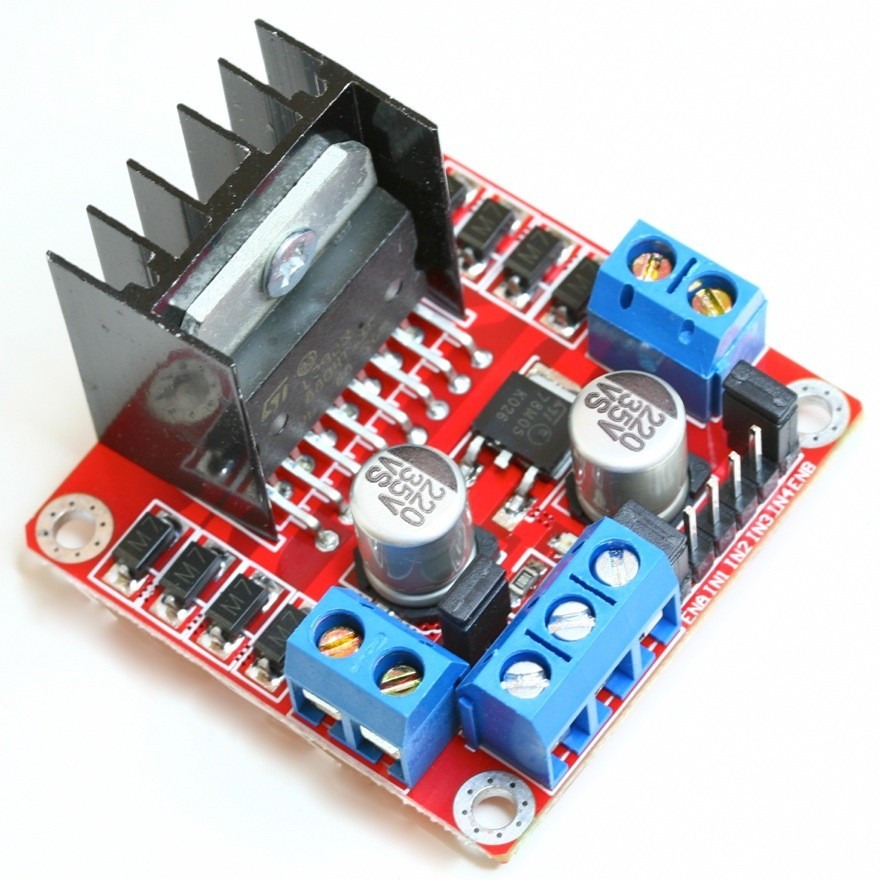

L298n

Robot Arduino 4X4

Vista del sensor Ultrasonido HC-SR04

Vista del sensor Bluetooth HC-06

Alimentado con bateria 9Voltios y porta pilas internas de 6 pilas total 9voltios que alimenta al puente H

Vista del modulo de Arduino nano Atmega 328

Alli les dejo el codigo si es que quieren hacerlo.

Codigo:



/* Carro Inalambrico Bluetoot

 ARDUINO   L293D(Puente H)
 5          10
 6          15
 9          7
 10         2
 5V         1, 9, 16
 GND        4, 5, 12, 13

 El motor 1 se conecta a los pines 3 y 6 del Puente H
 El motor 2 se conecta a los pines 11 y 14 del Puente H

 La fuente de alimentacion de los Motores se conecta a tierra y
 el positivo al pin 8 del puennte H.

 Conexion del Modulo Bluetooth HC-06 y el Arduino
 ARDUINO    Bluetooth HC-06
 0 (RX)       TX
 1 (TX)       RX
 5V           VCC
 GND          GND
 !!Cuidado!! Las conexiones de TX y RX al modulo Bluetooth deben estar desconectadas
 en el momento que se realiza la carga del codigo (Sketch) al Arduino.

 Conexion Sensor Ultrasonido HC-SR04
 ARDUINO    Ultrasonido HC-SR04
 2            Echo
 3            Trig
 5V           VCC
 GND          Gnd
 */
int izqA = 5;
int izqB = 6;
int derA = 9;
int derB = 10;
int vel = 255;            // Velocidad de los motores (0-255)
int estado = 'g';         // inicia detenido

int pecho = 2;            // define el pin 2 como (pecho) para el Ultrasonido
int ptrig = 3;            // define el pin 3 como (ptrig) para el Ultrasonido
int duracion, distancia;  // para Calcular distacia

void setup()  {
  Serial.begin(9600);    // inicia el puerto serial para comunicacion con el Bluetooth
  pinMode(derA, OUTPUT);
  pinMode(derB, OUTPUT);
  pinMode(izqA, OUTPUT);
  pinMode(izqB, OUTPUT);

  pinMode(pecho, INPUT);   // define el pin 2 como entrada (pecho)
  pinMode(ptrig,OUTPUT);   // define el pin 3 como salida  (ptrig)
  pinMode(13,OUTPUT);
}

void loop()  {

  if(Serial.available()>0){        // lee el bluetooth y almacena en estado
    estado = Serial.read();
  }
  if(estado=='a'){           // Boton desplazar al Frente
    analogWrite(derB, 0);
    analogWrite(izqB, 0);
    analogWrite(derA, vel);
    analogWrite(izqA, vel);
  }
  if(estado=='b'){          // Boton IZQ
    analogWrite(derB, 0);
    analogWrite(izqB, 0);
    analogWrite(derA, 0);
    analogWrite(izqA, vel);
  }
  if(estado=='c'){         // Boton Parar
    analogWrite(derB, 0);
    analogWrite(izqB, 0);
    analogWrite(derA, 0);
    analogWrite(izqA, 0);
  }
  if(estado=='d'){          // Boton DER
    analogWrite(derB, 0);
    analogWrite(izqB, 0);
    analogWrite(izqA, 0);
    analogWrite(derA, vel);
  }

  if(estado=='e'){          // Boton Reversa
    analogWrite(derA, 0);
    analogWrite(izqA, 0);
    analogWrite(derB, vel);
    analogWrite(izqB, vel);
  }

  if (estado =='f'){          // Boton ON,  se mueve sensando distancia

     digitalWrite(ptrig, HIGH);   // genera el pulso de trigger por 10us
     delay(0.01);
     digitalWrite(ptrig, LOW);

     duracion = pulseIn(pecho, HIGH);              // Lee el tiempo del Echo
     distancia = (duracion/2) / 29;            // calcula la distancia en centimetros
     delay(10);

     if (distancia <= 15 && distancia >=2){    // si la distancia es menor de 15cm
        digitalWrite(13,HIGH);                 // Enciende LED

        analogWrite(derB, 0);                  // Parar los motores por 200 mili segundos
        analogWrite(izqB, 0);
        analogWrite(derA, 0);
        analogWrite(izqA, 0);
        delay (200);

        analogWrite(derB, vel);               // Reversa durante 500 mili segundos
        analogWrite(izqB, vel);
        delay(500);

        analogWrite(derB, 0);                // Girar durante 1100 milisegundos
        analogWrite(izqB, 0);
        analogWrite(derA, 0);
        analogWrite(izqA, vel);
        delay(1100);

        digitalWrite(13,LOW);
     }
     else{                   // Si no hay obstaculos se desplaza al frente
         analogWrite(derB, 0);
         analogWrite(izqB, 0);
         analogWrite(derA, vel);
         analogWrite(izqA, vel);
     }
  }
  if(estado=='g'){          // Boton OFF, detiene los motores no hace nada
     analogWrite(derB, 0);
     analogWrite(izqB, 0);
     analogWrite(derA, 0);
     analogWrite(izqA, 0);
  }
}
